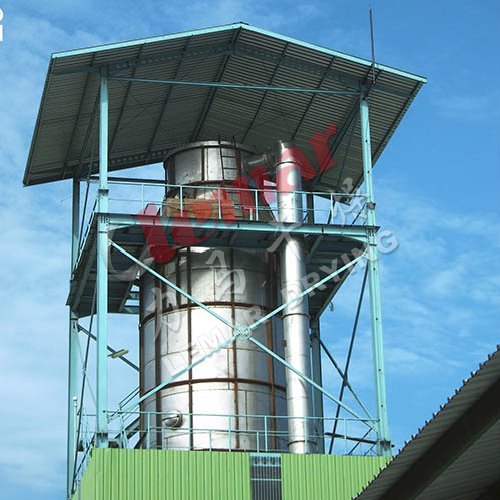

設備概述

  本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小。得到所需的一定大小比例的球形顆粒。
  本機組工作過程為：料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下的收粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96%-98%。
  本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有保溫層，填充材料為巖棉，塔體設有觀察門、視鏡、光源及控制儀表，由電器控制操作臺控制和顯示。
  本機組熱源采用蒸汽加熱器、電加熱器或其他類型，具有操作方便、啟動快、機構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有熱源的控制調節裝置，使進口的溫度無極調節。本廠可以根據用戶的實際需要提供不同的加熱方式。

  設備特點

  ※ 干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95-98%的水份，完成干燥的時間僅 需十幾秒到數十秒，特別適用于熱敏性物料的干燥。
  ※ 所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
  ※ 使用范圍廣，根據物料的特性，可以用于熱風干燥，也可以用冷風造粒，對物料的適應性強。
  ※ 操作簡單穩定，控制方便，容易實現自動化作業。

  適用范圍

  化工：有機催化劑、樹脂、合成洗衣粉、油脂類、硫胺、染料、染料中間體、白炭黑、石墨、磷銨等。
  食品：氨基酸及類似物、調味品、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
  制藥：中成藥、農藥、抗生素、藥醫沖劑等。
  陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
  噴霧造粒：各種肥料、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥等。

  技術規格

型號/項目		YPG-25	YPG-50	YPG-100	YPG-150	YPG-200	YPG-300	YPG-500
蒸發量（kg//h）		25	50	100	150	200	300	500
隔膜泵	功率（k w）	0.35	4	7.5	11	15	22	30
	壓力 （M pa）	根據物料實驗效果在0.6-5之間調節，一般操作在1-3之間。
加熱方式		電	電+蒸汽		電+燃煤（油）熱風爐
塔身直徑		1300	1800	2400	2600	2800	3200	3800
設備總高度		7800	9200	11600	14000	15300	17100	19000

備注：
  1、蒸發量與物料特性相關，本表蒸發量與溫度相關。
  2、霧化壓力和泵的型號根據產品粒徑要求，物料處理量配備。
  3.風機功率在配置布袋除塵器后有所增加。
